Der Weg zu mehr Klang

Wer großen Wert auf gute  Klangqualität legt, sollte Köpfe und Bandführung exakt ausrichten lassen. Die Einstellung des Azimuts ist eine Selbstverständlichkeit, mindestens aber genauso wichtig sind die Ausrichtung des Kopfspiegels zum Band sowie die Kopfhöhe. Besonders hochwertige Geräte, die über einen Dual-Capstan-Antrieb verfügen reagieren sehr Empfindlich, wenn der Kopfspiegel nicht 100% parallel zum Band steht.

1) Die mechanische Ausrichtung der Köpfe

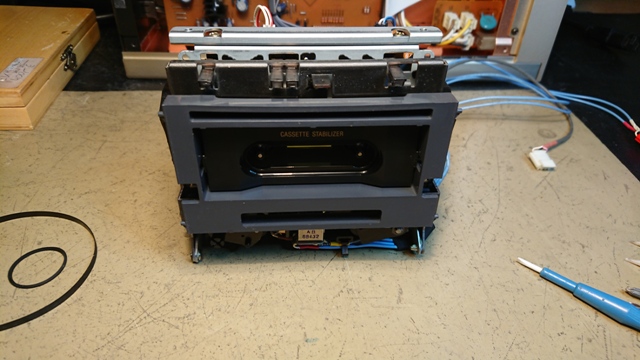

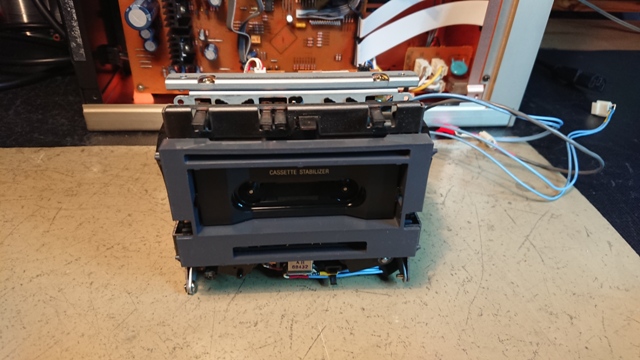

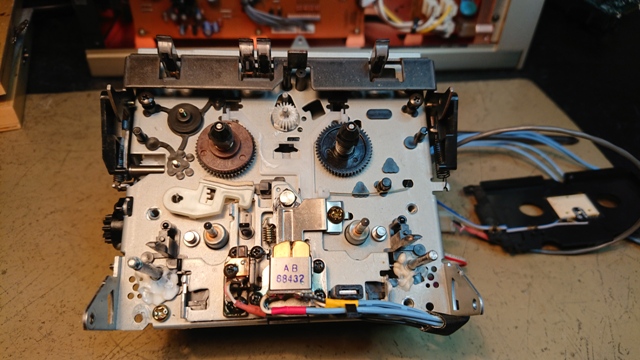

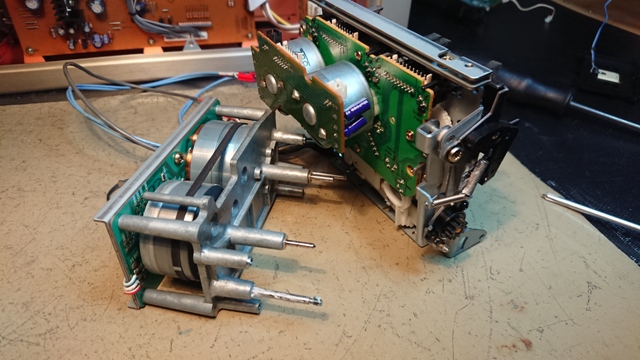

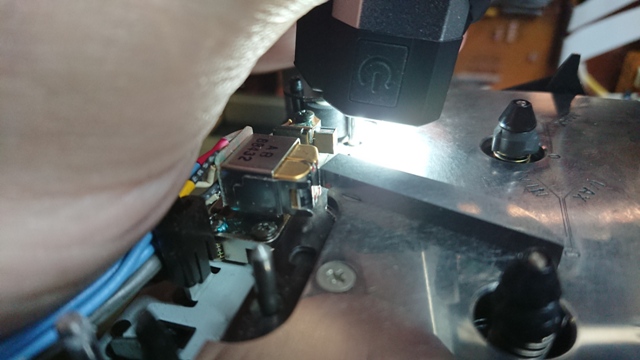

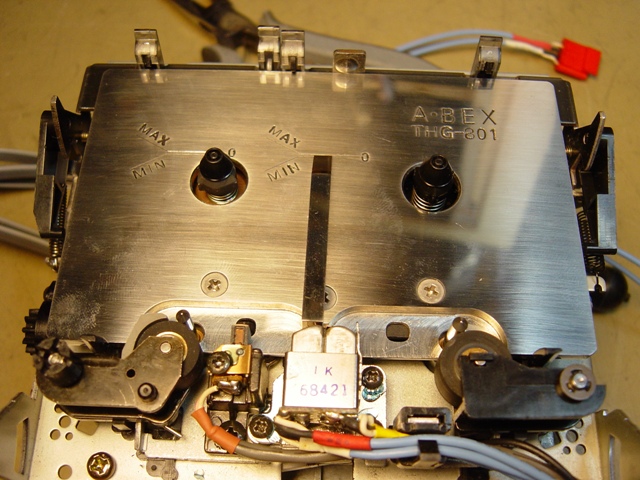

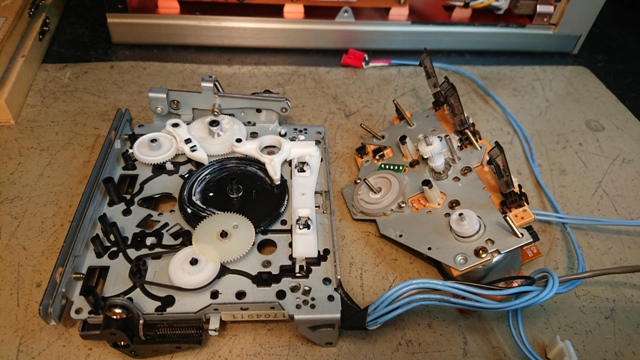

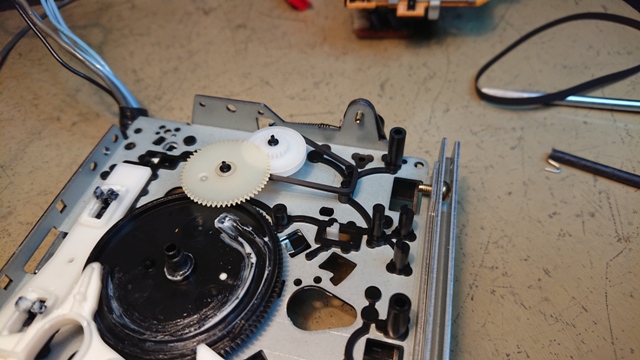

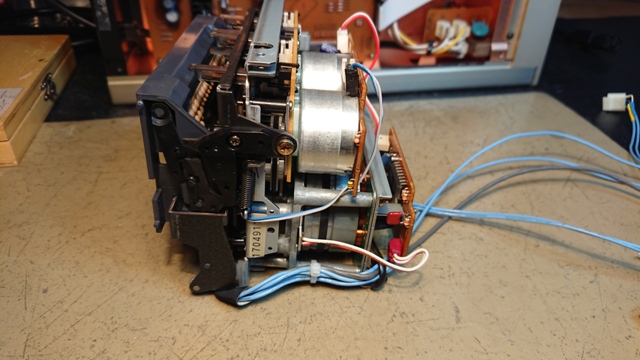

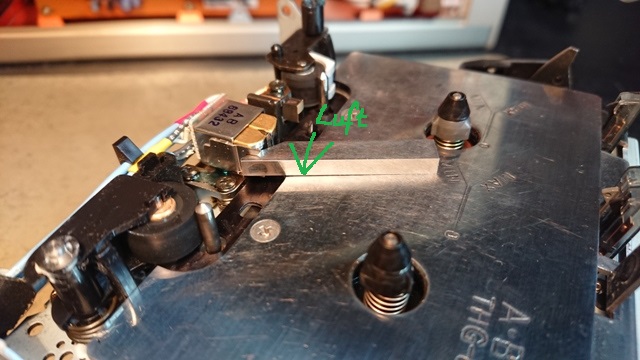

Wie oben schon im Bild zu sehen verwendet man für die mechanische Einstellung eine Referenzfläche, die ist aber auch nur dann nötig wird, wenn der Aufnahme- / Wiedergabekopf, Löschkopf und Führungsrolle total verstellt sind. Dazu muss das Laufwerk i.d.R. ausgebaut werden. Ebenso lässt sich so im Ausgebautem Zustand die Kopfneigung mit Hilfe der Referenzfläche und den Prüfling, der das Band simuliert, wunderbar prüfen. Diese Einstellung ist viel wichtig als allgemein angenommen. Denn sobald nur ein winziges bisschen Kopfneigung vorhanden ist, ist es nicht mehr möglich eine hoch präzise Einstellung zu machen. Auch mit einer Spiegelkassette ist das im Nachhinein nicht mehr zu korrigieren.

2) Nach der mechanischen Einstellung wird mit Hilfe einer Spiegelkassette der Bandlauf kontrolliert. Die Spiegelkassette ist ein unverzichtbares Hilfsmittel, da mit ihr der Bandlauf während des Betriebs beobachtet werden kann und während des Betrieblässt sich soch noch der Bandlauf korrigieren.  Optimal ist es dann, wenn das Band die Führung (Gabel) am Kopf nicht berührt.

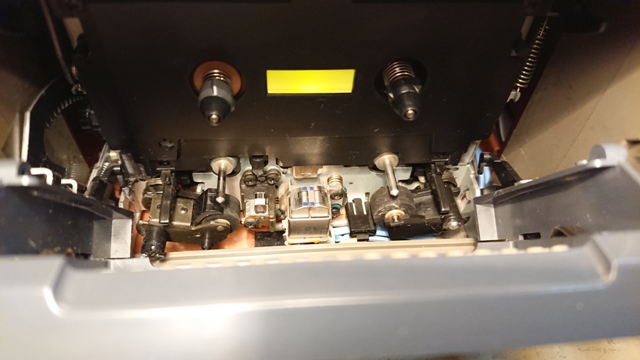

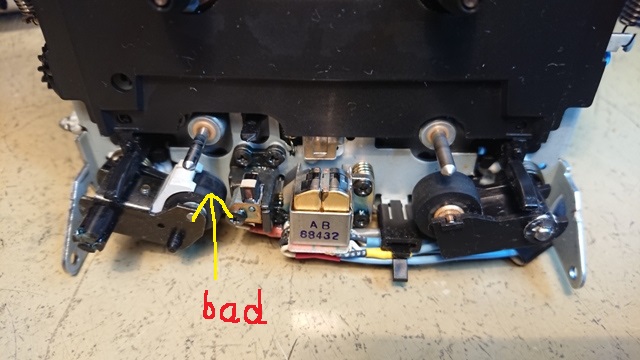

Ein kurzer erfahrener Blick reicht aus, um den Bandlauf an der Führungsrolle und Löschkopf (Höhe) zu kontrollieren. Höchstes Augenmerk ist auf den A-/Wiedergabekopf und dessen Führungsgabel zu werfen. An dieser Stelle darf das Band keinen Kontakt zur Gabel haben, wenn doch, muss das hier durch minimale Drehbewegungen an der Einstellschraube korrigiert werden. Für eine weitergehende Einstellung gibt es spezielle Tapes, wo sich die Tonspur des Testbandes zwischen den beiden Köpfen befindet und somit eine exakte parallele Ausrichtung des Kopfspalts zur Tonspur möglich ist. Diese Speziellen Tapes werden meines Wissens nur von einer Firma, GennLab, hergestellt.

Der Lohn der Mühe ist die Klarheit und die Klangruhe. Solche Einstellmethoden sind das Tüpfelchen auf dem I und werden mit Sicherheit von keine Firma gemacht zumal diese Einstellmethode in keinem Service Manual zu finden sind.

Dieser Service wird gern auf Wunsch durchgeführt.

Wenn ich ihr Interesse geweckt haben sollten, einfach mal  per E-Mail anfragen.

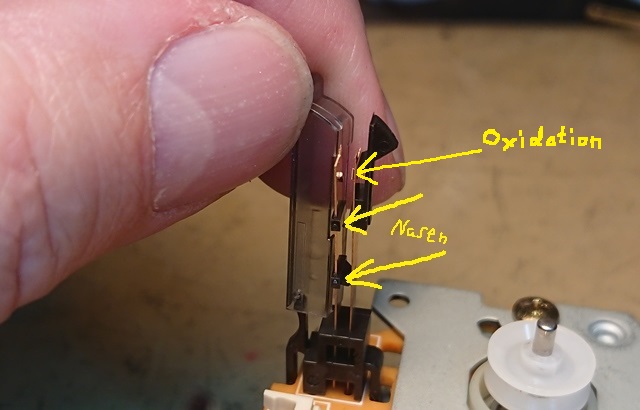

Ein wunderbares Tape Deck, wenn hier die Einstellung mit höchster Präzision gemacht worden sind, gibt es in Sachen Feinzeichnung und Klangfarbei kaum ein Tape Deck das es besser könnte unten den großen. Auch das CT-S740S leider hier und da unter Kontaktschwierigkeiten.

Was aber noch aufgefallen ist, das die Köpfe der Pioneer Tape Deck vom Werk aus nicht gut justiert sind, egal ob es sich um ein kleines Gerät wie oben h oder um das CT-95 handelt.

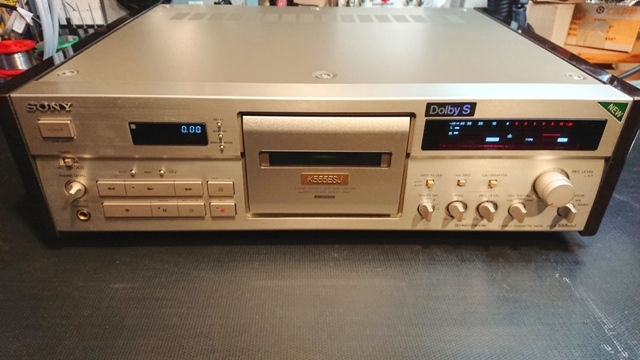

Gilt als der große Bruder des TC-KA 6, was beim blick ins Innere auch bestätigt wird, sehr hochwertige Bauteilen sorgen hier für eine sehr klangfarben starke Wiedergabe, zudem tritt der 5er deutlich souveräner auf als der 6er.

Sehr gutes Gerät, stellt aber hohe Ansprüche an die mechanische Einstellung der Bandführung. Sobald irgend etwas nicht Stand Bandführung oder Kontaktprobleme, fängt das TC-KA6 an nervig zu klingen, das gleiche gilt natürlich auch für das TC-KA5.
